MINI im Fassadenbau

Klimatisierung von Gebäuden - auf den MINI ist Verlass

Welche Rolle hier unter anderem die Ästhetik spielt

Philipp Schmalzhaf

von Philipp Schmalzhaf, Vertriebsleiter

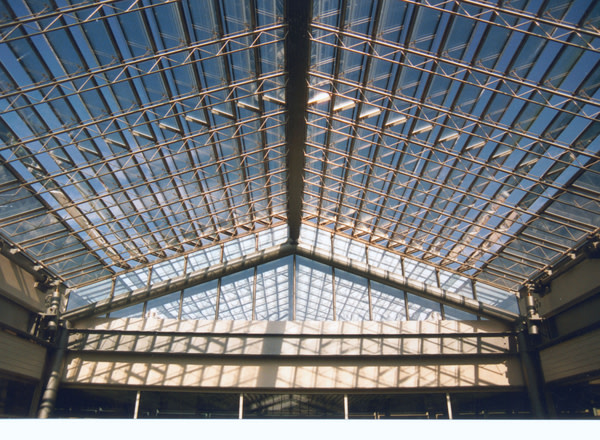

Fassadenbau 1

Wie der MINI hier zum Einsatz kommt

Zur Steuerung des Raumklimas werden große Glasflächen bspw. in Gewächshäusern oder Wintergärten über eine mechanische Konstruktion automatisch geöffnet und geschlossen. Neben den allgemeinen Anforderungen wie geringe Baugröße, hohe Lebensdauer und Laufruhe, stand bei dieser Applikation nicht zuletzt die Formgestaltung der Antriebskomponente im Vordergrund.

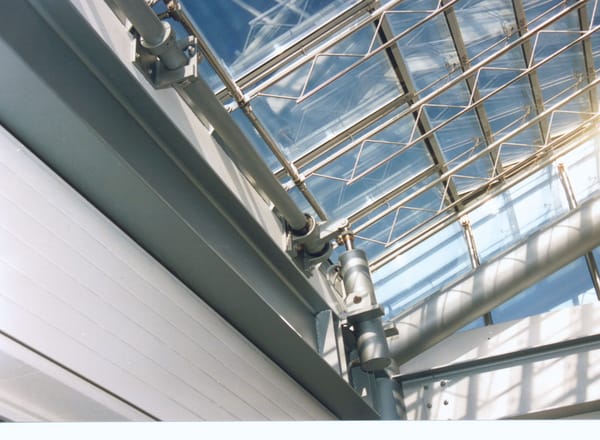

Fassadenbau 2

Mini 01 wird zur Klimatisierung von Gebäuden mit großen Glasflächen eingesetzt.

Welcher MINI zu dieser Anwendung passte

Mini 01

🔵 3x400 V ~; Hublänge 250 mm;

🔵 Hubkraft 1.560 N; 15% ED;

🔵 Hubgeschwindigkeit 16 mm/s

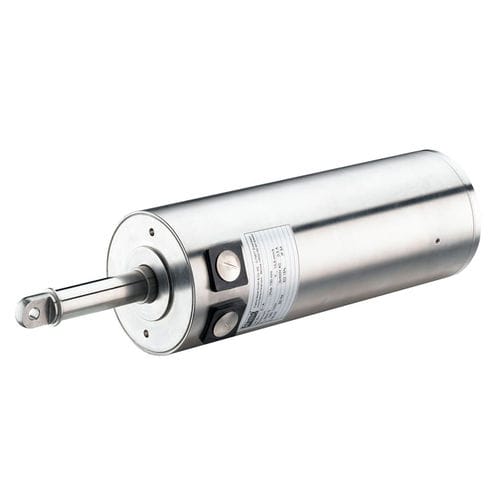

MINI 2

Kurzinformation

Leistungen des MINI

  1. 5 Baugrößen mit bis zu 26.000 N Hubkraft
  2. Standardhublängen bis 600 mm
  3. Hubgeschwindigkeiten bis 180 mm/s
  4. Integrierte Endabschaltung

Häufig gestellte Fragen zum MINI

Durch ein Federpaket kann über die Federkonstante eine definierte Kraft kombiniert werden. Wird das Federpaket zusammengedrückt, gibt ein Endschalter das Signal zurück. Vorteil: Auch der Endschalter kann in der Position verstellt werden, sodass der Kunde ganz genau seinen Punkt der Kraft einstellen kann.

Sie können wählen zwischen 24V, 230V und 400V

Nein, die MINI und Linearzylinder sind Komplettsysteme und können nicht durch andere Motoren erweitert werden.

Fürs Spindelende bietet das Standardprogramm die Möglichkeiten von Gewindeende, Gelenkkopf, Kugelgelenkkopf, Flanschplatte, Lagerflanschplatte, Zapfen. Entsprechende Maße finden Sie unter Gesamtkatalog 2023 (grob-antriebstechnik.de)

Ja, die Funktion "Heben" und "Bewegen" kann durch jedes mechanische Hubelement ausgeführt werden.

Ja, der Einsatz rostfreier Materialien ist ein übliches Vorgehen für Umgebungen mit aggressiven Medien.

MINI 0 (1000N), MINI 01 (1600N), MINI 1 (3500N), MINI 2 (14000N), MINI 3 (26000N)

  1. Komplett aus Edelstahl
  2. Schutzart bis IP65
  3. Sehr kurz durch Hohlwellenmotor

Ja, Spindelhubgetriebe und MINI Zylinder können in einem bestimmten Rahmen auch für ATEX Zonen verwendet werden.

Wie sieht Ihre nächste Anwendung aus? Zeitkritisch? Dann lassen Sie uns gerne gleich darüber reden.

Sie haben es eilig? Dann rufen Sie uns direkt an:

07261 92 63 0

Oder schreiben Sie uns eine E-Mail:

[email protected]

Philipp Schmalzhaf

Philipp Schmalzhaf, Vertriebsleiter

Weitere Anwendungsbeispiele und Antriebslösungen finden Sie hier

Schubkette ohne Hintergrund

Blog

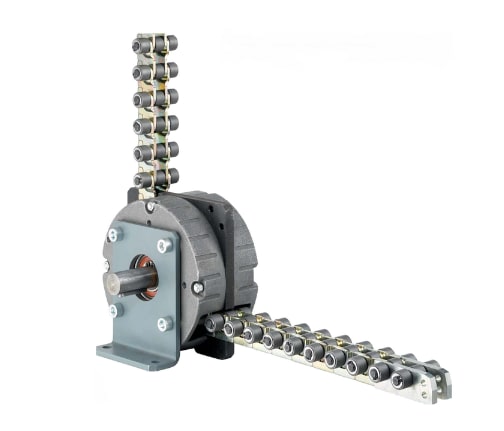

Die beste Alternative zu einem Spindelhubgetriebe - die Schubkette

Sie ist die einzige Kette weltweit mit einer einzigartigen Fähigkeit: Sie kann schieben und ziehen. Damit ist sie die, in der Praxis oft gesuchte, Alternative zu einem Spindelhubgetriebe

Hubgetriebe groß

Blog

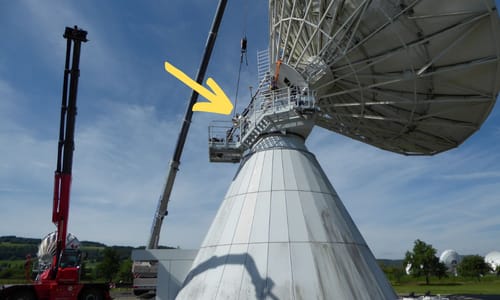

Hubgetriebe, die 200 Tonnen heben – geht sowas?
